EV 急速充電サイトの高調波を解決する変圧器誘導体はどれですか?

EV ハブを設計するときは、テーブルから kVA を選択することから始めません。まずは波形を見てみます。急速充電器は、整流器、DC リンク、および制御ループをスタックしており、あらゆるストレスにさらされています。トランス電流スパイク、高いTHD、頻繁な電力変動を伴います。などのメーカーと協力SYHF, 冷却方法、コア材質、巻線形状、モニタリングをパンフレットのシナリオではなく実際の負荷に合わせる方法を学びました。SYHFは、ISO9001 および ISO14001 の考え方に沿った規律ある品質と環境慣行を備えた中電圧および高電圧ソリューションと配電自動化機器を構築しています。また、エンジニアリング サポートのおかげで、過剰購入することなく油浸式または乾式タイプの選択肢を各現場に合わせて調整することができます。

EV 急速充電器が標準変圧器を罰するのはなぜですか?

• 平均kVAが控えめに見えても、高調波により銅損とホットスポット温度が上昇します

• 充電器の同時起動により突入電流と上流の電圧低下が引き起こされ、敏感な負荷に警告が発せられます

• 急速なデューティサイクルにより熱プロファイルが変動し、冷却が限界である場合は絶縁寿命が短くなります

• 迷走磁束と循環電流により、都会の狭い部屋では可聴ノイズが増加します

EV の高調波をより確実に処理できる変圧器の派生製品はどれですか?

浪費せずに K ファクターを設定するにはどうすればよいですか?

• 単一のTHD数値ではなく、充電器ベンダーから実際の高調波スペクトルをキャプチャします。

• K を高調波電流の 2 乗と高調波次数の 2 乗の合計として推定し、最も近いカタログ クラスに切り上げます。

• ネームプレートだけでなく、季節を越えて実際の負荷率で巻線の温度上昇をチェックします

• 将来の充電器ベイに備えてマージンを追加するので、フェーズ 2 の後に変圧器を交換しません。

屋内の部屋をより安全に保つために、どのような冷却と液体を選択すればよいでしょうか?

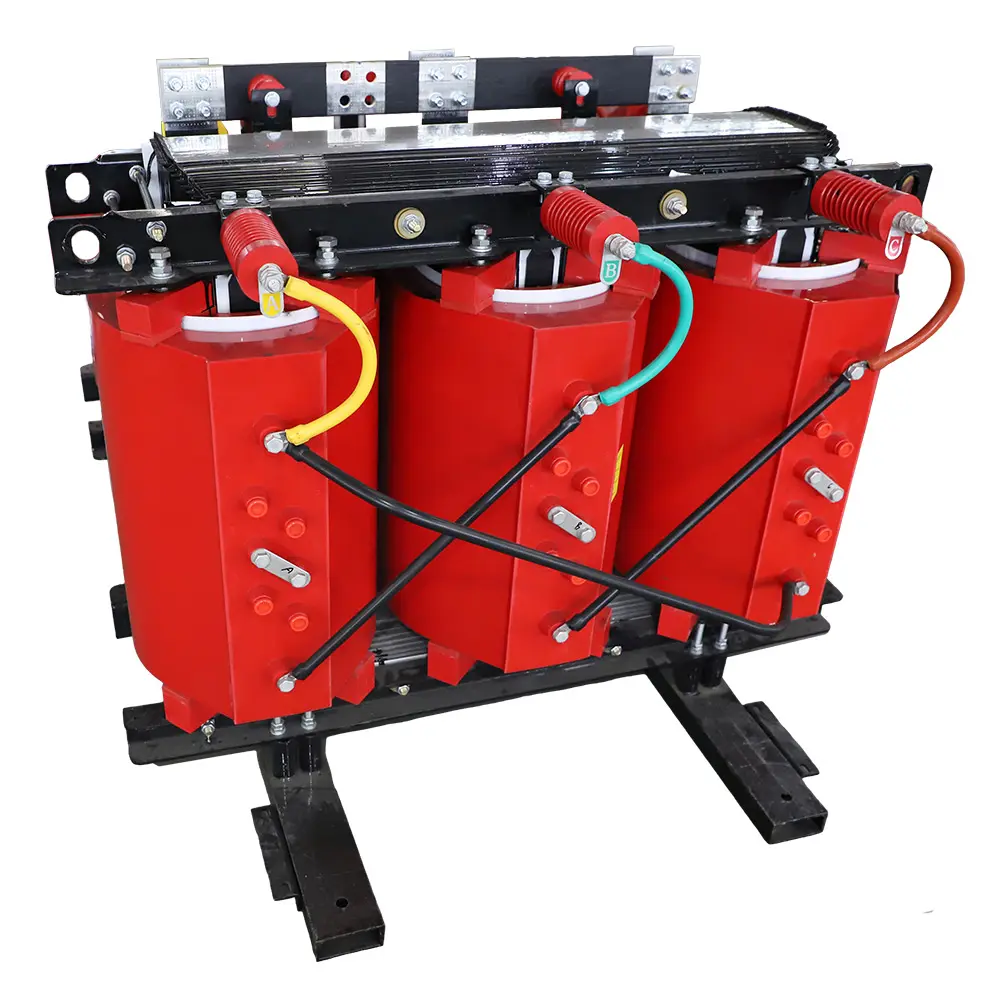

• 人が密集する現場では、許可を簡素化するために強制空気を使用したドライタイプのキャストレジンを好みます。

• より高い過負荷能力が必要な中～高 kVA の部屋では、より優しい火災プロファイルを実現するために、天然エステル流体に浸したオイルを選択することがよくあります。

• 補助負荷が節約を侵食しないように、エネルギー モデルでダクト面積、ラジエーター クリアランス、ファン出力を確認します。

充電器の始動による迷惑なトリップを防ぐにはどうすればよいですか?

• ベクトルグループとインピーダンスを調整して突入電流と電圧ディップを管理します

• EMS が需要を抑制できる段階的な充電器の有効化またはソフトスタートを指定します。

• 電力会社の給電線が弱い場合、または太陽光発電の出力が不安定な場合に、負荷時タップ切り替えウィンドウをより広く許可します。

実際のEVサイト構成はどのようなものなのでしょうか？

3 MW サイトでの 10 年間のコストでオプションを比較するとどうなるでしょうか?

どの仕様の詳細を選択すると、変更オーダーが少なくなりますか?

• 周囲環境、高度、季節負荷率を事前に宣言

• 充電器ベンダーによって提供される高調波スペクトルと合意されたターゲット K ファクター クラス

• 上流のギアに合わせたベクトルグループ、インピーダンス範囲、タッププラン

• 指定された距離での騒音制限と定義された音響ライニング責任

• 沿岸または粉塵の多い空気に合わせたエンクロージャの侵入保護と塗装システム

• 出荷前に共有される工場テスト記録と受入チェックリスト

遅れて驚いてしまうことを防ぐ簡単なチェック方法は何ですか?

• メインタンクだけでなく、ケーブルの曲がり、ラジエーター、ダクト、ドアが実際に適合していますか?

• 中性接地は保護研究およびアークフラッシュラベルと一致していますか

• 監視ポイントは、すべてセンサーを使用するアプローチではなく、ダウンタイムのコストに合わせてサイズ設定されていますか

SYHFはスケジュールを遅らせることなくEV高調波に合わせてカスタマイズできますか?

からSYHFEV の仕事について 3 つのことを要求しましたが、問題なくそれが得られました

• ワンパスで高調波加熱とノイズ目標に合わせて調整された巻線とコアスタック

• 長寿命を目指して設計された紙システムを備えた鉱物油または天然エステルの選択

• 明確な工場ルーチン、要求に応じた立会い検査、公共事業および保険の審査員を満足させる文書化

正確な見積もりを迅速に取得するには、RFQ で何を送信すればよいですか?

• 単線図とフィーダ短絡データ

• 充電器の数、ポートごとの電力、および計画されている位相シフト スキーム

• THD だけでなく、高調波スナップショットまたはベンダー スペクトル

• 隙間、ドア、ダクト、ケーブルルートを含む部屋の図面

• 近隣住民にとって重要な効率クラスと騒音制限をターゲットにする

• 出産ウィンドウと証人 FAT の必要性 (ある場合)

アイデアから構築可能な提案に移行するにはどうすればよいでしょうか?

EV 構築のための実用的な構成が必要な場合は、一行、充電器データ、および現場の写真を数枚送ってください。波形の現実を信頼性とコストのバランスが取れたトランスの仕様に変換し、それを調整することができます。SYHFスケジュールに合わせて製造オプションを選択できます。重点的な推奨事項または正式な見積もりの​​準備ができている場合は、 お問い合わせそしてお問い合わせを残してください負荷の詳細、優先規格、およびタイミングが含まれます。推測なしで承認できる明確なオプション セットを返信します。
