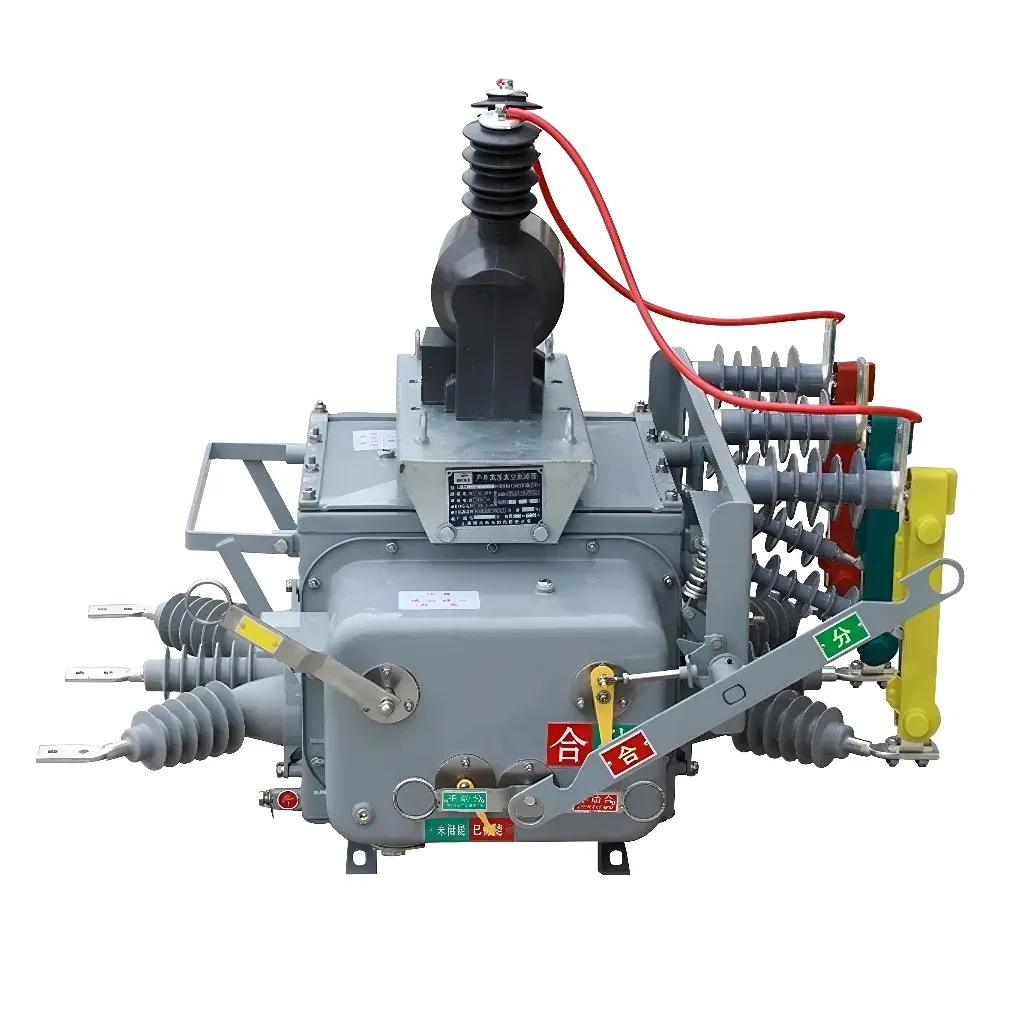

変電所の真空回路ブレーカーVCB

閉鎖操作中、変電所のSYHF耐久性真空回路ブレーカーVCBは、スプリングメカニズムに保存されているエネルギーによって駆動されます。エネルギー貯蔵メカニズムは、外部電源によって駆動されるか、エネルギー貯蔵ハンドルによって手動で駆動できます。エネルギー貯蔵が完了した後、エネルギー貯蔵インジケーターには「エネルギー貯蔵」が表示されます。同時に、エネルギー貯蔵スイッチはエネルギー貯蔵モーター電源を切断し、回路ブレーカーを閉じた状態にします。閉鎖操作中、「閉鎖」ボタンが手動で押されているか、閉じたソレノイドコイルがリモート操作によってトリガーされるかどうかにかかわらず、回路ブレーカーを閉じることができます。閉鎖操作が完了した後、エネルギー貯蔵インジケーターとエネルギー貯蔵スイッチがリセットされ、モーターパワーが回復します。その後、モーターが再活性化されます。クロージングインジケータには、「閉じた」と補助スイッチがスイッチの位置に接触していることが示されています。オープニング操作では、「開く」ボタンを手動で押すか、閉じたソレノイドコイルをリモートでトリガーすることにより、回路ブレーカーを開くことができます。オープニング操作が完了した後、オープニングインジケータには「開いている」と補助スイッチの連絡先の位置が変更されます。同時に、営業操作中にカウンターは1つ増加し、対応する数値はパネル観測ウィンドウを通して観察できます。

真空回路ブレーカーとは何ですか？

真空回路ブレーカーは通常、専門用語でVCBと呼ばれます。真空回路ブレーカーは、珍しいタイプの回路ブレーカーです。このタイプの回路ブレーカーでは、アークは真空培地によって消滅します。真空回路ブレーカーは、誘電率が他のどの培地よりも大幅に優れているため、広く使用されています。他の誘電媒体と比較して、真空はアークを消すのに最適な媒体です。

接続機器の切り替えと保護の両方に真空回路ブレーカーから使用されるため、障害が発生した場合に回路ブレーカーが障害が迅速にトリップされることを確認するために、その動作速度は特に速くなければなりません。したがって、このタイプの回路ブレーカーは、グリッドアクセスラインと相互接続ラインの両方で必要です。
