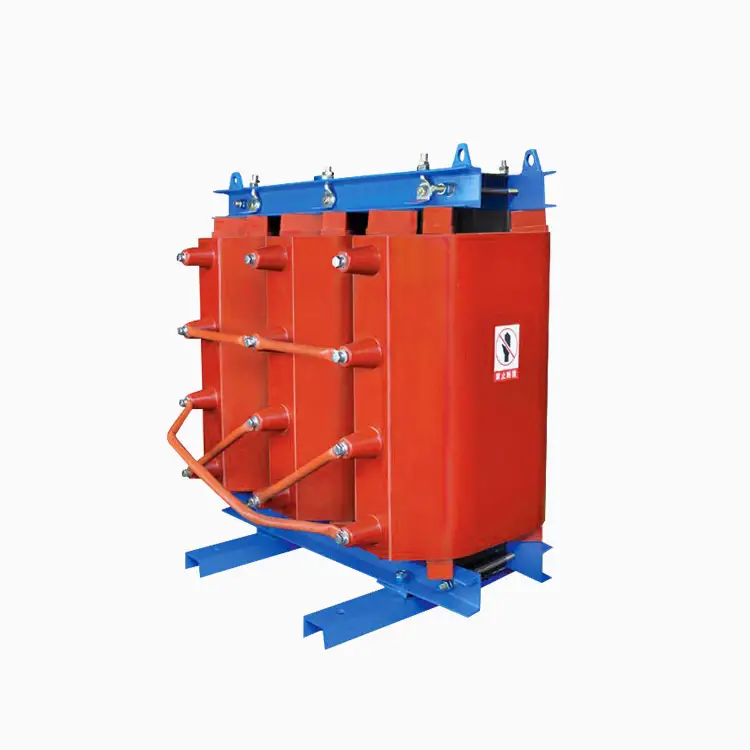

アモルファスアロイドライタイプ分布トランス

SYHF高品質アモルファス合金乾燥型分布変圧器使用するアモルファス合金ストリップの厚さは小さく、抵抗率はコールドロールシリコン鋼シートの約3倍です。したがって、アモルファス合金で作られた鉄のコアは、コールドロールされたシリコン鋼板で作られたものよりもはるかに小さな渦電流損失を持っています。合金のヒステリシス損失は、冷たいロールされたシリコン鋼板のヒステリストの損失よりもはるかに少ない。コア損失は非常に低く、従来のシリコンスチールコアトランスの無負荷損失よりも約75％低いです。これは、合理的な低損失の省エネトランスです。さらに、アモルファス合金の強制性は4a/mをはるかに下回っています。これは、コールドロールシリコン鋼シートの約1/7です。アモルファス合金のヒステリシスループ領域は、アモルファス状態に属するコールドロールスチールプレートのヒステリエリアよりもはるかに小さいです。損失が低いため、アモルファス合金トランスの加熱が少なく、低温上昇、安定した動作性能があります。

アモルファスアロイドライタイプ分布トランスは、変圧器のコア材料として優れた磁気導電率を持つアモルファス合金を使用し、最終的に非常に低い損失値を得ることができます。しかし、それには多くの特性があり、それは設計と製造で保証され、考慮されなければなりません。本体は次の側面を反映しています。

（1）アモルファス合金シート材料の硬度は非常に高く、従来のツールでせん断することは困難であるため、設計のせん断量を減らすことを考慮する必要があります。

（2）単一のアモルファス合金シートの厚さは非常に薄く、材料の表面はあまり平らではないため、コア充填係数は低いです。

（3）アモルファス合金は、機械的ストレスに非常に敏感です。構造設計では、メイン負荷を含む構造メンバーとしての鉄のコアを備えた従来の設計スキームを避ける必要があります。

（4）優れた低損失特性を得るには、アモルファス合金鉄チップをアニールする必要があります。

（5）電気性能の観点から。鉄チップのせん断量を減らすために、製品全体の鉄のコアは4つの別々の鉄のコアフレームで構成され、各位相巻線は独立した磁気回路を持つ2つのフレームに設定されます。基本的な磁束に加えて、各フレームには3番目の高調波磁束もあります。巻線の2つの創傷鉄のコアフレームの3番目の高調波磁束は、位相で正反対であり、値は等しい。したがって、各巻線グループの3番目の高調波磁気フラックスベクトルの合計はゼロです。一次側がd接続されている場合、3番目の高調波電流を持つ回路は、二次側の誘導電圧波形に3番目の高調波電圧成分がありません。
